C30M
高精密數控車床
★C30M高精密數控車床是具有國內先進水平的車床產品，配置高、精度高轉速高。主軸軸承選用NSK高轉速、低發熱主軸專用軸承，無塵、恒溫工作室裝配，跳動<0.001,最高轉轉速可達8000r/min。

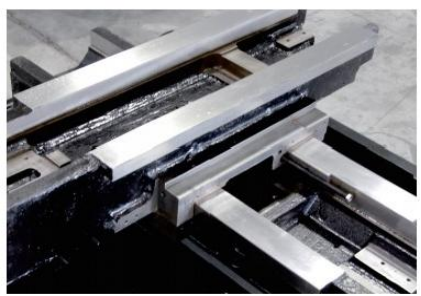

★X、Z 進給軸導軌均采用矩形導軌，經淬火、精密磨削，手工鏟刮研磨裝配，承載高、抗震性好，配置光柵尺，全閉環結構設計，定位精度小于0 .003 ,重復性小于0.001。
★采用西力經典的排式刀架，燕尾快換刀夾，結構簡單、經濟、實用、高效。
★機床預留桁架機器人接口，桁架連接可靠、快捷，能滿足中小規格零件的高效自動化加工的需求。
項目ITEM | C30M | |
加工能力 Capacity | 最大回轉直徑Max swing diameter | Φ320mm |
最大棒料直徑spindle through bar diameter | Φ30mm | |
最大加工直徑Max. turning diameter | 中φ150mm | |
最大加工長度Max. turning length | 200mm | |
主軸 Spindle | 主軸轉速范圍Spindle speed | 30-8000 r/min |
工件夾持形式Clamp type | 中空卡盤5寸Hollow chuck | |
主軸端部規格Spindle nose | A2-4 | |
快進速度 Fast forward speed | X軸快移速度 X-axis rapid traverse | 15m/min |
Z軸快移速度 Z-axis rapid traverse | 15m/min | |
行程 Travel | X軸移動量X-axis travel | 250mm |
Z軸移動量Z-axis travel | 220mm | |
刀具配置 hguration | 刀具形式Tool form | comb type tool rest |
刀具規格Tool size(Turning/and boring) | 16×16/φ25mm | |
電機 motor | 主軸電機Spindle motor | 3.7/5.5kW |
進給電機Feed motor X/Z | 0.75/2.2kW | |
其它 Others | 冷卻馬達Cooling motor | 0.55kW |
總電氣容量Required electric power | 15 kVA | |
主軸中心高度Spindle center height | 950mm | |
機床尺寸(長×寬×高)Floor Space | 2315*1500*1200mm | |
機床重量Mass of machine | 約2200KG About 2200KG | |
